Деректер орталығының суық өтпелі шкафы

Деректер орталығының суық өтпелі шкафы деректер орталықтарындағы суық дәлізді оқшаулау схемасында пайдаланылатын сервер сөресі шкафына жатады. Ол ыстық және суық ауаның араласуын болдырмай, серверлердің суық ауаны тиімді қабылдауын қамтамасыз ету арқылы ауа ағынын басқаруды жақсартуға арналған. Бұл дизайн салқындату тиімділігін арттыруға және заманауи деректер орталықтарында қуат тұтынуды азайтуға көмектеседі.

Деректер орталығының суық өтпелі шкафы дегеніміз не?

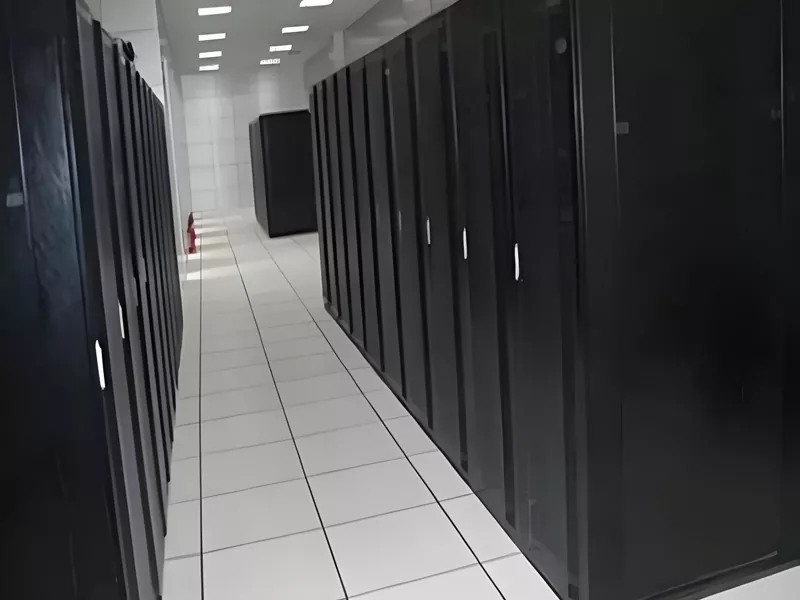

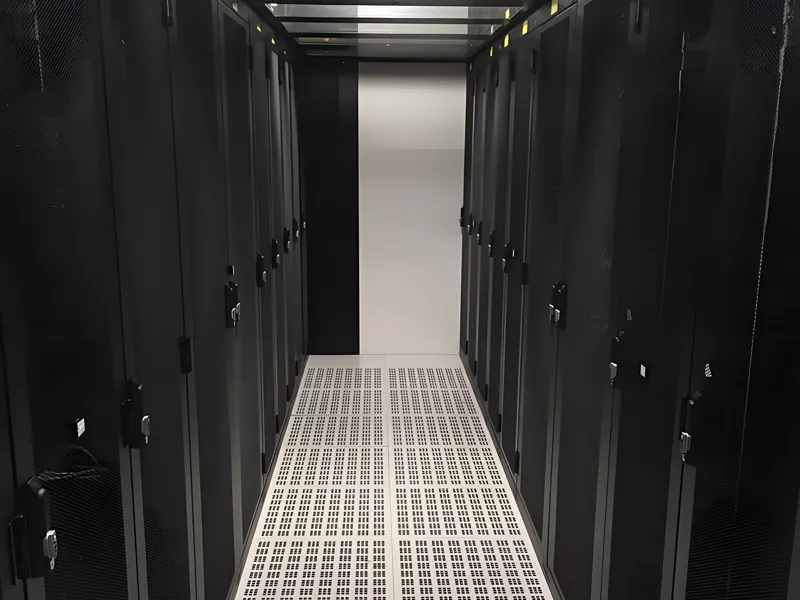

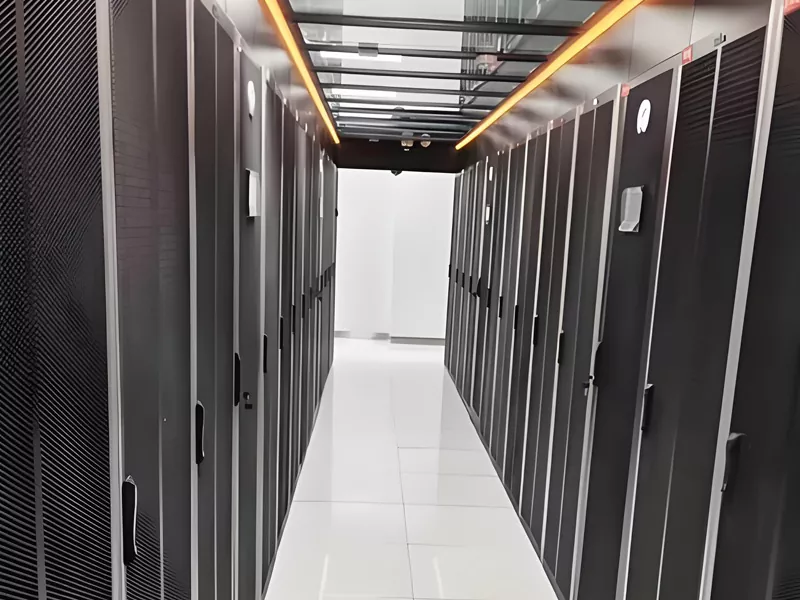

Деректер орталығының суық өтпелі шкафы – деректер орталықтарындағы стандартты ауа ағынын басқару стратегиясы болып табылатын ыстық дәліз/суық дәліз конфигурациясында пайдаланылатын сервер шкафының түрі. Бұл орналасуда сервер сөрелері шкафтардың алдыңғы жақтары бір-біріне қарап, суық жолды құрайтындай, ал артқы жақтары бір-біріне қарап, ыстық жолды құрайтындай етіп орналастырылады.

Серверлер салқын ауаны шкафтың алдыңғы бөлігі арқылы сорып, ыстық ауаны артқы жағынан ыстық дәлізге шығарады. Бұл басқарылатын ауа ағыны салқындату тиімділігін арттырады және АТ жабдығы үшін тұрақты жұмыс температурасын сақтауға көмектеседі.

Оның негізгі артықшылықтары жоғары тығыздықтағы деректер орталықтары үшін арнайы дизайнында жатыр. Температураны басқарудың интеллектуалды жүйесімен толықтай жабық дәліз қарапайым шкафтармен салыстырғанда салқындату шығынын 45%-ға азайтып, 1,18-ге дейін төмен PUE мәніне жетеді. Қалыңдатылған салқын илектелген болаттан бір бөліктен жасалған, ол 2800 кг-ға дейінгі жүктемені көтере алады, бұл оны тығыздығы жоғары серверлерді орналастыру үшін қолайлы етеді. Экстремалды энергия тиімділігін, жабдықты қорғауды және жұмыс тұрақтылығын теңестіре отырып, бұл деректер орталығын салу үшін таңдаулы жабдық болып табылады.

Деректер орталығының суық өтпелі шкафы VS кәдімгі шкаф

Негізгі мүмкіндіктер

1. Перфорациясы жоғары алдыңғы есік

Суық кіреберіс шкафтарында әдетте ауа ағыны жоғары (әдетте 60–80%) торлы немесе перфорацияланған алдыңғы есіктер болады. Бұл жеткілікті суық ауаның шкафқа кіріп, серверлерге жетуіне мүмкіндік береді.

2. Жабық бүйірлік панельдер

Бүйірлік панельдер әдетте ауаның ағып кетуіне жол бермеу және салқын дәліз ортасында бақыланатын ауа ағынын сақтау үшін жабылады немесе алынбалы болады.

3. Стандартты 19 дюймдік тірек құрылымы

Көптеген шкафтар серверлер, қосқыштар және сақтау жүйелері сияқты жалпы деректер орталығының жабдығын қолдайтын стандартты 19 дюймдік сервер сөресі сипаттамасына сәйкес келеді. Әдеттегі биіктіктерге 42U, 45U немесе 47U кіреді.

4. Кабель және қуатты басқару

Суық дәліз шкафтары жиі келесі мүмкіндіктерді қамтиды:

Тік кабельді басқару

Жоғарғы немесе төменгі кабель кірісі

Біріктірілген PDU орнату опциялары

Олар ұйымдастырылған қуат пен деректер қосылымдарын сақтауға көмектеседі.

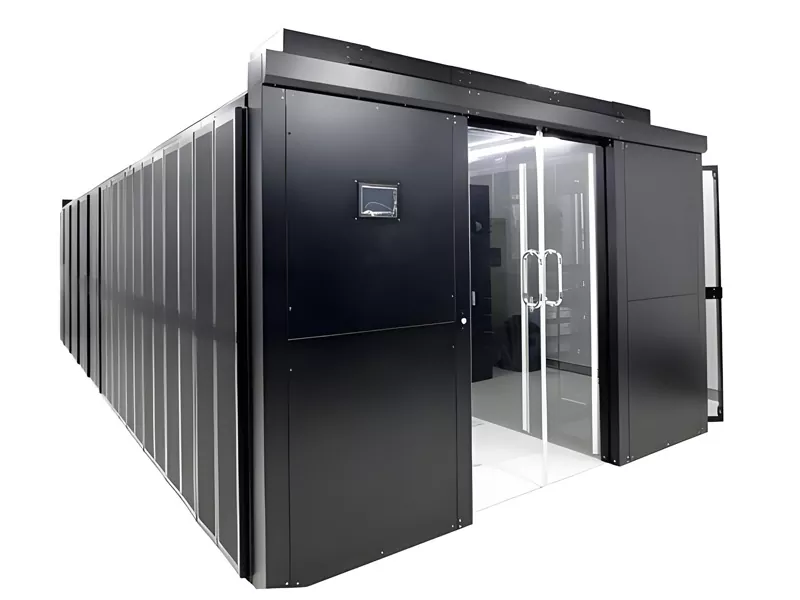

5. Суық дәлізді ұстау жүйелерімен үйлесімділік

Бұл шкафтар суық өтпелерді ұстау жүйелерімен жұмыс істеуге арналған, олар мыналарды қамтуы мүмкін:

Жылжымалы немесе айналмалы шыны есіктер

Төбенің мөлдір панельдері

Тығыздау керек-жарақтары

Олар бірге ыстық және суық ауаның араласпауы үшін толығымен жабық суық жолды жасайды.

Өнімнің артықшылықтары

Біз Қытайда 20 жылдық тәжірибесі бар өндіруші және жеткізушіміз. Tianjin Temei Rui Data Center Cold Aisle Cabinet деректер орталығының сценарийлері үшін арнайы әзірленген шешімдерді жасау үшін өз зауытымыздың күшін пайдаланады. Ол тұтынушыларға үнемді сатып алу шешімдерін ұсыну, деректер орталықтарына шығындарды азайтуға, тиімділікті арттыруға және тұрақты жұмыс істеуге көмектесу үшін жан-жақты қызметтермен қатар жоғары герметикалық және энергияны үнемдеу, жоғары жүк көтергіштік және интеллектуалды байланыс артықшылықтарын біріктіреді.

I. Функционалды іске асыру: Әрбір дизайн нақты дүние қажеттіліктерін көздейді

Металл қаңылтырын өндірудегі жиырма жылдық тәжірибемізбен біз деректер орталықтарының жабдыққа қойылатын қатаң талаптарын терең түсінеміз. Data Center Cold Aisle шкафының негізгі параметрлері сатып алу кезінде тыныштық үшін кестелерде егжей-тегжейлі түсіндірілген нақты әлем қолданбаларында расталды:

Көптеген тұтынушыларды энергияны үнемдеу әсері стандарттарға сәйкес келетіні және кейінгі техникалық қызмет көрсетудің күрделілігі мазалайды. Сіз бұл мәселелерге сенімді бола аласыз! Біз өндіретін әрбір шкаф тығыздау және энергияны үнемдеу сынақтарынан өтеді және деректер қадағаланады. Нақты пайдалануда PUE мәні стандарттарға сәйкес келеді. Кейінірек техникалық қызмет көрсету кәсіби команданы қажет етпейді. Сақталған техникалық қызмет көрсету порттары бар дизайн қарапайым техникалық қызмет көрсету персоналына жұмысқа кірісуге мүмкіндік береді. Ілеспе нұсқаулық бейнелер мен суреттелген нұсқаулықтар барлығын анық түсіндіреді. Кепілдік мерзімі өткеннен кейін біз қызмет көрсету жүктемесін айтарлықтай азайта отырып, жасырын шығындарсыз өзіндік құны бойынша өмір бойы техникалық қызмет көрсетуді ұсынамыз.

II. Сценарий бейімділігі: бірнеше салалық деректер орталықтары үшін дәл сәйкестендіріледі

Жаңадан салынған бұлттық деректер орталығы, негізгі қаржылық деректер орталығы немесе бар деректер орталығының энергияны үнемдейтін жаңартуы болсын, біздің деректер орталығының суық өтпелі шкафы дәл бейімделуді ұсынады. Жаңа деректер орталықтары үшін модульдік дизайн бір мезгілде орнатуға және жабдықты іске қосуға мүмкіндік береді, жалпы іске қосу циклін қысқартады. Қаржылық деректер орталықтары үшін жоғары жүк көтеру қабілеті, тұрақты температураны бақылау және күшті қорғаныс негізгі деректер жабдығының үздіксіз жұмысын қамтамасыз етеді. Қолданыстағы деректер орталықтарын жаңарту үшін ғарышты қайта құру қажет емес; жаңартуды аяқтау үшін бар шкафтарды ауыстырыңыз. Күрделі орталардың кедергілеріне төтеп беру, практикалық және қауіпсіздікті теңестіру үшін сыртқы деректер орталықтары үшін теңшелген жоғары қорғаныс үлгілері қол жетімді.

III. Нақты артықшылықтар: Дұрыс өнімді таңдау уақыт пен ақшаны үнемдейді

Data Center Cold Aisle шкафын таңдаудың негізгі себептері энергияны үнемдеу, тұрақтылық және жан тыныштығы болып табылады. Шығын тұрғысынан тікелей зауыттық жеткізу делдалдарды болдырмайды, нәтижесінде сатып алу құны бәсекелестерге қарағанда 20% төмен болады. Тұрақтылыққа келетін болсақ, толық жабық дизайн, дәл температураны бақылау және жоғары жүк көтергіштігі жабдықтың тоқтап қалуын 95% қысқартады, жабдықтың істен шығуынан болатын шығындарды болдырмайды және деректер орталықтарының үздіксіз жұмыс істеу талаптарын қанағаттандырады. Пайдаланушы тәжірибесі үшін біз шешім дизайнынан сатылымнан кейінгі техникалық қызмет көрсетуге, ақысыз біріктірілген жөндеуге және толық құжаттамаға дейін жеке қолдау көрсетеміз, бұл тіпті жаңадан бастағандар үшін техникалық қызмет көрсетуді жеңілдетеді. Тәжірибелі өндірушілер ретінде біздің өнімдер деректер орталықтарында ұзақ мерзімді жоғары жүктеме жұмысының сынағына төтеп береді. Temei Rui таңдау сенімді ұзақ мерзімді серіктес таңдауды білдіреді.

Неліктен Temei Rui таңдау керек?

Tianjin Temei Rui Global Trade Co., Ltd. компаниясы 10 000㎡ зауытына иелік ететін деректер орталығының суық өтпелі шкафтары зауытының тікелей жеткізушісі болып табылады. ISO9001 және CE қосарлы сертификаттарын және CNC дәлдік жабдығын қолдана отырып, ол жердегі сауалнама мен шешімді теңшеуден орнату мен іске қосуға дейін толық тізбекті қызмет көрсетеді. Өнімдер салқындату аймағын дәл анықтау үшін үстіңгі тығыздағыш қақпақтың, бүйірлік жел дефлекторларының және төменгі ағып кетуге қарсы жолақтардың біріктірілген дизайнын қолдана отырып, деректер орталықтарының негізгі қажеттіліктеріне бағытталған. Шкаф 12 жылдан асатын қызмет ету мерзімімен антистатикалық және коррозияға төзімділікті қамтамасыз ететін тұздықтау және фосфаттау + электростатикалық ұнтақ бояу процестерінен өтеді. Ол деректер орталығының ауаны баптау жүйесімен бірге жұмыс істей алады және оның IP20-IP54 қорғаныс рейтингі әртүрлі деректер орталығының сценарийлеріне бейімделіп реттеледі.

Жиі қойылатын сұрақтар

1-сұрақ: Temei Rui Data Center Cold Aisle шкафының бәсекелестермен салыстырғанда негізгі бәсекелестік артықшылықтары қандай?

Үш негізгі бәсекелестік артықшылықтар бар: Біріншіден, ол жоғары энергия тиімділігін ұсынады. Бәсекелестердің көпшілігі негізгі герметикалық конструкцияларды пайдаланғанымен, біздің шкафтар ауаның ағу жылдамдығы ≤0,015 м³/сағ және орташа салалық деңгейден 0,05 төмен PUE мәніне қол жеткізе отырып, жоғары герметикалық арнайы жинақтармен жабдықталған, бұл қосымша жыл сайын 15% энергия үнемдеуге мүмкіндік береді. Екіншіден, ол күшті жүк көтеру қабілеті мен бейімделгіштігімен мақтана алады. Шкаф панельдерінің қалыңдығы 1,2 мм, жүк көтергіштігі 2,0 мм, тығыздығы жоғары серверлерді оңай қолдайды. Үшіншіден, ол толық аумақта температураны сезіну мен бақылауға қол жеткізу үшін деректер орталығының мониторингі және ауаны баптау жүйелерімен үздіксіз интеграцияны қолдайтын жетілген интеллектуалды байланыс мүмкіндігін береді. Көптеген бәсекелестер қосымша байланыс модульдерін қажет етсе де, біздің модульдер ақысыз қосылған, бұл жоғары үнемділікті ұсынады.

2-сұрақ: Неліктен Temei Rui Data Center Cold Aisle шкафын таңдау керек және сатудан кейінгі қандай кепілдіктер беріледі?

Бізді таңдау сапа, теңшеу және қызмет көрсетудің үш еселік кепілдігіне негізделген. Сапа тұрғысынан металл бұйымдарында жиырма жылдық тәжірибесі бар әрбір Data Center Cold Aisle шкафы 72 сағат бойы тығыздау, жүк көтеру және тұрақты температура байланысын тексеруден өтеді және екі халықаралық ұйыммен сертификатталған, бұл оны деректер орталықтарының тәулік бойы үздіксіз жұмыс істеу талаптарына сәйкес етеді. Теңшеу үшін біздің жеке зауыт деректер орталығының кеңістіктік орналасуына және жүктеме тығыздығына сәйкес шешімдерді бейімдей алады, бәсекелестермен салыстырғанда жеткізу циклін 30% қысқартады. Сатудан кейінгі қызмет көрсету тұрғысынан біз арнайы пайдаланушы нұсқаулығы бейнелерімен, суреттелген нұсқаулықтармен және жеке онлайн оқытумен бірге орнында тегін орнату және іске қосуды ұсынамыз. Біз 5 жылдық кепілдікті, сапа мәселелері бойынша негізгі құрамдастарды тегін ауыстыруды, өмір бойы техникалық қолдауды және шығынға негізделген техникалық қызмет көрсетуді және сатудан кейінгі сұраныстарға 24 сағат бойы жауап беруді қамтамасыз етеміз, бұл деректер орталығының тұрақты жұмысы мен техникалық қызмет көрсетуін қамтамасыз етеміз.

3-сұрақ: Деректер орталығының салқын кіреберіс шкафтарын сатып алуға қатысты қандай жалпы сұрақтар бар және олар қалай шешіледі?

Жалпы сұрақтар мен шешімдер:

① Ол қолданыстағы деректер орталығының ауаны баптау жүйелерімен үйлесімді бола ала ма?

Мүлдем. Орнату алдында біз бар кондиционерлерді ауыстыру қажеттілігін жойып, үздіксіз үйлесімділікті қамтамасыз ету үшін жүйе параметрлерін зерттеп, қосамыз.

② Тығыздығы жоғары жүктемелер кезінде жылу диссипациясы тұрақты ма? Тұрақты және сенімді, ол нақты уақытта арнадағы температура айырмашылығын бақылай алады, ауа көлемін автоматты түрде реттей алады және ± 0,5 ℃ температураны бақылау дәлдігіне қол жеткізе алады. Толығымен жабық дизайнмен үйлескенде ол локализацияланған қызып кетуді және жүйені өшіруді болдырмайды. ③ Болашақ техникалық қызмет көрсету шкафтың пломбасына әсер ете ме? Жоқ, арнайы техникалық қызмет көрсету порты қамтамасыз етілген. Техникалық қызмет көрсету кезінде тек тиісті аумақтың қақпағын ашу керек; жалпы герметикалық құрылымды бөлшектеудің қажеті жоқ. Техникалық қызмет көрсетуден кейін жай ғана қайта орналастыру қуат тиімділігіне әсер етпей, тығыздау әсерін қалпына келтіреді.
